Kotwy szybkomocujące: definicja, zastosowania i typy

Przegląd serii kotew szybkomocujących CELO

Kotwy metalowe i kotwy segmentowe to popularne i sprawdzone rozwiązania mocowania ciężkich elementów do betonu. W tym artykule przedstawimy przegląd kotew metalowych i kotew segmentowych, w tym ich cechy, zastosowania i różne typy dostępne w magazynie CELO.

SPIS TREŚCI

1. Co to są kotwy metalowe/segmentowe i gdzie się je stosuje?

  • Kotwy metalowe i kotwy segmentowe to elementy mocujące o dużej wytrzymałości, przeznaczone do średniego zakresu obciążeń 1-10 kN (około 100-1000 kg).
  • Służą do bezpiecznego i pewnego mocowania elementów konstrukcyjnych, takich jak balustrady, półki, korytka kablowe, fasady, zadaszenia, huśtawki lub inne urządzenia zabawowe do betonu.
  • W porównaniu do konwencjonalnych śrub lub kołków zapewniają większą nośność i odporność.
  • Kotwy do betonu wykonane są z wysokiej jakości stali i posiadają specjalny klips rozporowy, który rozpręża się i zaciska w podłożu.

Kotwy rozporowe, śruby kotwiące, kotwy sworzniowe i kotwy betonowe są synonimami tego rodzaju mocowania.

Hochleistungs-Blitzanker BAZ Plus
Wysokowydajna kotwa sworzniowa BAZ Plus

Komponenty kotwy sworzniowej BAZ Plus

Zaokrąglony stożek rozporowy ułatwia osadzanie kołka, szczególnie w przypadku montażu przelotowego.

Doskonała koordynacja stożka i zacisku zapewnia niezawodne rozszerzanie i niezmiennie wysokie obciążenia wyrywające.

Oznaczenie głębokości osadzania jako pomoc montażowa. Oszczędzasz czas, ponieważ podczas instalacji nie są wymagane żadne pomiary.

Zabezpieczenie przed odkształceniem podczas wkręcania gwintu.

Oznaczenie długości na główce kotwy w celu łatwej identyfikacji.

Duża twardość i precyzja dzięki formowaniu na zimno śruby i gwintu.

Czytelne wytłoczenie typu kotwy zapobiega pomyleniu na budowie.

Wyraźne żeberka zapewniają pewne trzymanie i szybkie dokręcenie kotwy.

Czy Twoja powierzchnia nadaje się do montażu szybkomocujących kotew?

Aby zapewnić pewne zamocowanie kotew metalowych i kotew segmentowych, należy dokładnie sprawdzić podłoże, aby upewnić się, że kotwy mają w nim wystarczające podparcie. W zależności od produktu, nadają się do betonu lub częściowo do gęstego kamienia naturalnego.

Istnieją różne metody sprawdzania stanu materiału budowlanego:

W przedsięwzięciach typu "zrób to sam" możesz przetestować powierzchnię za pomocą śruby lub wiertła.

Podczas badania za pomocą śruby wkręć ręcznie krótką śrubę w podłoże. Jeśli podłoże jest solidne i stabilne, wkręcenie śruby będzie utrudnione lub niemożliwe. Jeśli powierzchnia jest pusta lub delikatna, wkręt łatwo się wkręci lub ustąpi, co oznacza, że ​​materiał budowlany nie ma wystarczającej nośności.

Inną opcją jest sprawdzenie powierzchni za pomocą wiertła. Jeśli możesz z łatwością przewiercić materiał budowlany, prawdopodobnie nie jest on wystarczająco mocny, aby wytrzymać ciężki montaż. Pył wiertniczy z odwiertu próbnego może również dostarczyć informacji o rodzaju podłoża. Więcej na ten temat dowiesz się z tego artykułu.

Metody te nie są jednak w 100% niezawodne i pozwalają jedynie na przybliżone oszacowanie stanu podłoża. Jeśli masz wątpliwości co do stabilności podłoża lub chcesz przymocować do ściany ciężkie przedmioty, warto zlecić fachową wycenę.

Na placu budowy profesjonalni technicy mogą za pomocą specjalnego sprzętu sprawdzić stan materiału budowlanego. Przykładem tego jest „młotek Schmidta”, który wykorzystuje urządzenie, które wywiera kontrolowany wpływ na powierzchnię i mierzy stabilność materiału. Inną metodą są „badania ultradźwiękowe”, takie jak metoda UPE lub UPV, podczas których fale dźwiękowe przepuszczane są przez materiał budowlany w celu określenia gęstości i jednorodności materiału.

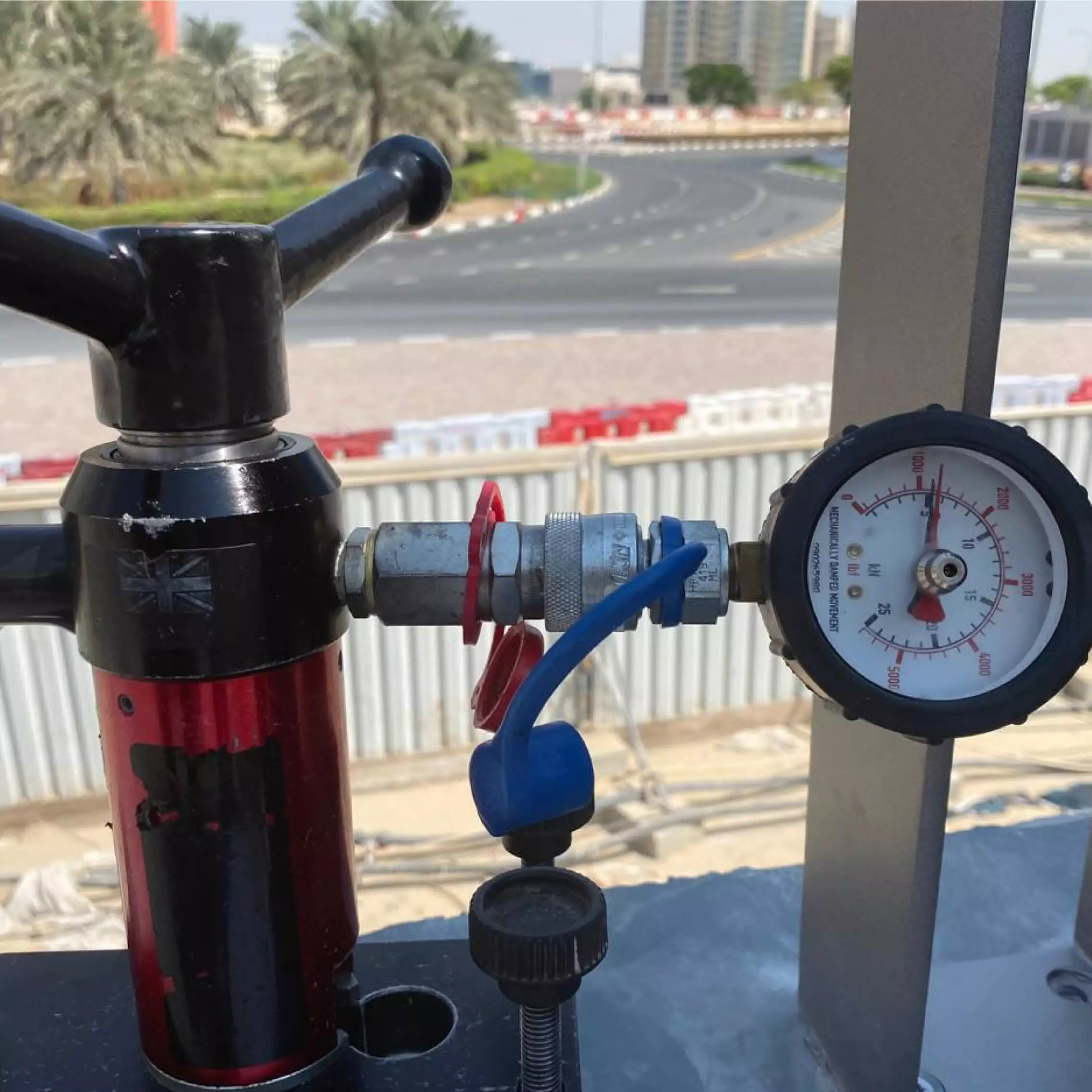

Próby wyrywania są również powszechną metodą określania nośności kotew w materiałach budowlanych. Specjalny kołek umieszcza się w materiale budowlanym, a następnie za pomocą urządzenia pomiarowego mierzy się maksymalną siłę rozciągającą, jaką można wywierać na kołek przed jego wyciągnięciem z materiału budowlanego.

Wstępne zaślepianie i montaż przelotowy do kotew metalowych

Je nach Art und Anwendung kommt für einen Bolzenanker eine der folgenden zwei Montagearten in Frage:

Montaż wstępny

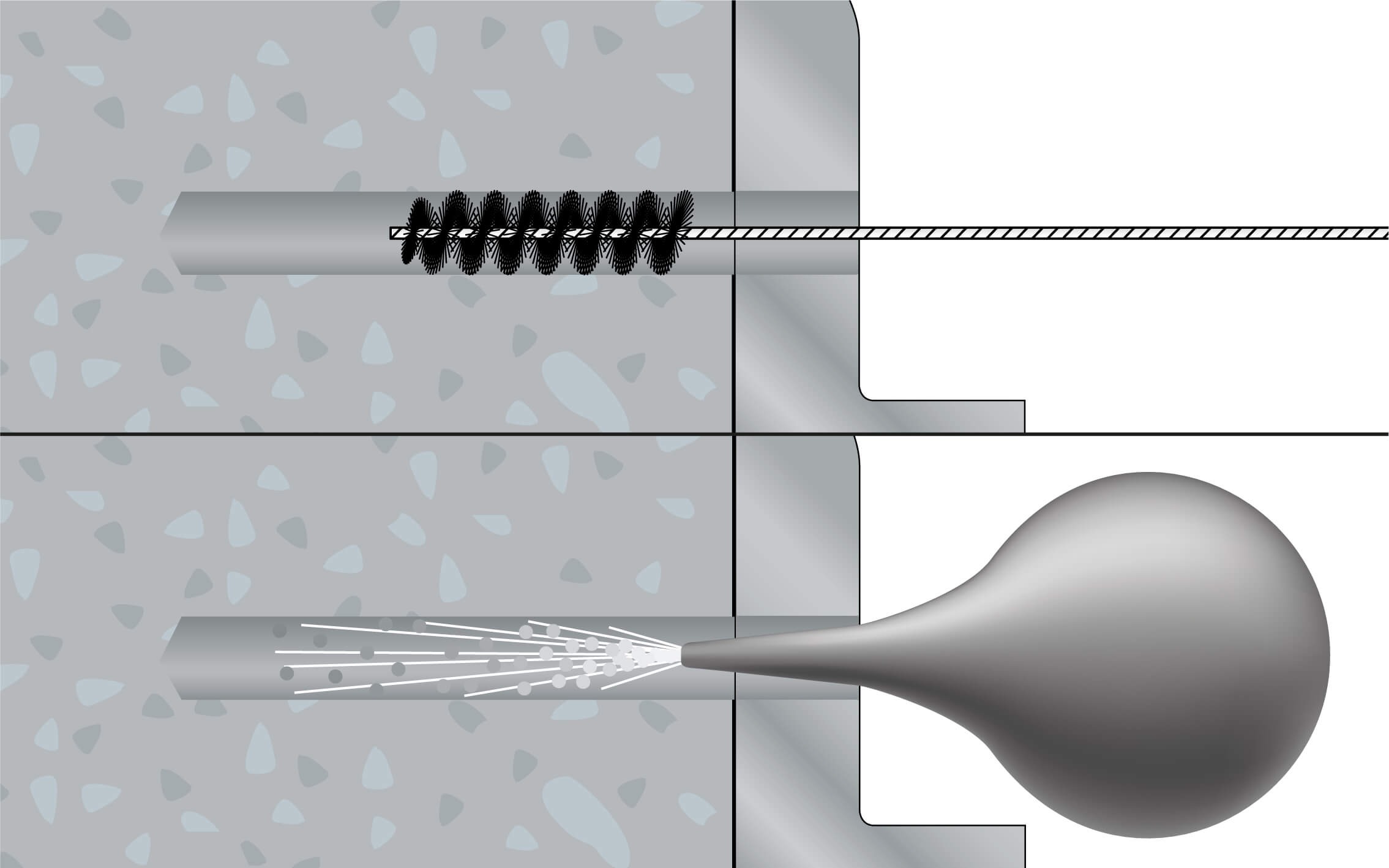

W przypadku montażu wstępnego najpierw wykonuje się otwór, a przed zamontowaniem elementu mocującego wykonuje się śrubę.

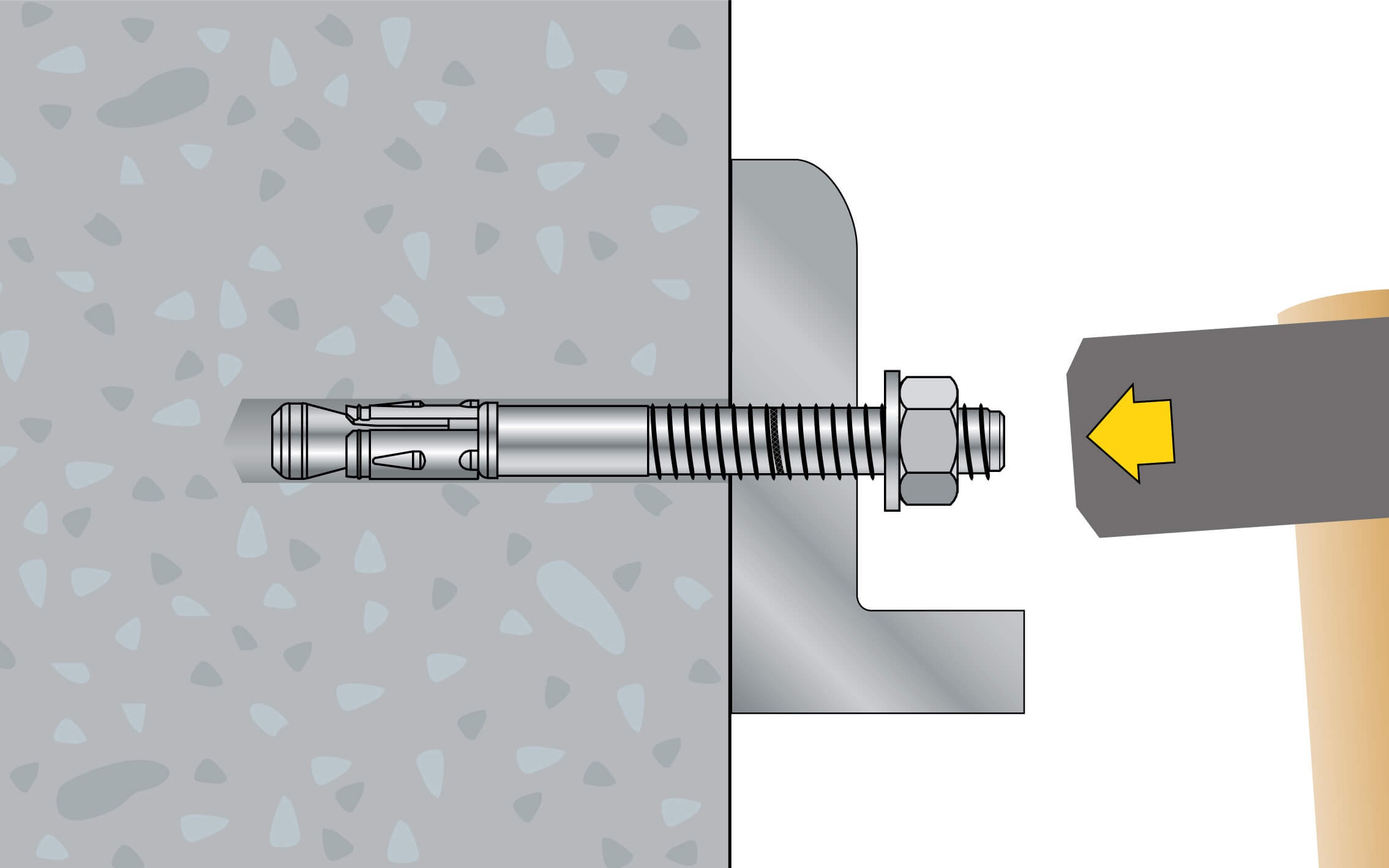

Montaż przelotowy

W przypadku montażu przez otwór przelotowy jest odwrotnie i najpierw potrzebny jest element mocujący.

Ważne jest, aby nie dokręcić zbyt mocno kotwy, aby uniknąć nadmiernego dokręcenia lub zerwania połączenia śrubowego. Do precyzyjnego ustawienia wymaganego momentu obrotowego można użyć klucza dynamometrycznego. W naszych kartach technicznych wskazujemy dokładnie, jakiego momentu obrotowego potrzebujesz dla swojej kotwy, pod skrótem Tinst. Znajdziesz tam również odpowiedni rozmiar klucza.

2. Kotwy segmentowe - zalety i rodzaje w skrócie

CELO oferuje szeroką gamę wysokiej jakości kotew metalowych z europejskimi certyfikatami (ETA = Europejska Ocena Techniczna) do różnych zastosowań. Od bardzo odpornych na korozję kotew rozporowych, po odporne na trzęsienia ziemi kotwy gruntowe i kotwy metalowe M14 i M16 aż do M20, kołki do dużych obciążeń CELO spełniają wszystkie wymagania niezbędne do bezpiecznego i niezawodnego mocowania:

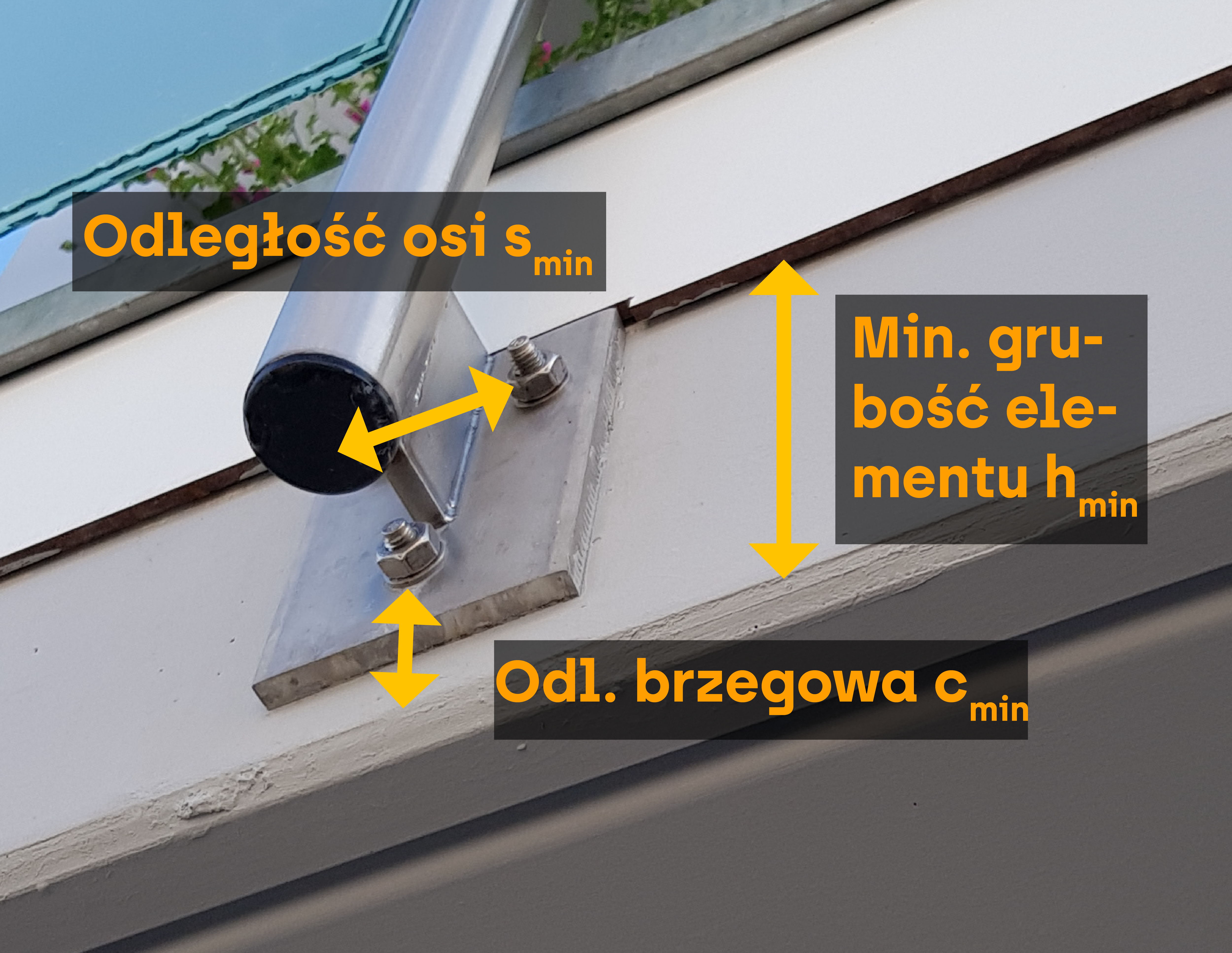

Achsabstand, Mindestbauteildicke und Randabstand am praktischen Beispiel

Łatwy w montażu

Kotwy metalowe firmy CELO można stosować przy małych odległościach od krawędzi i środka, a także można je instalować w trudnych sytuacjach montażowych. Oznaczenie głębokości osadzania pomaga określić prawidłową głębokość osadzania.

Kotwa sworzniowa BAZ Plus ma 2 głębokości osadzania i dodatkowo posiada oznaczenie długości na główce. Oznacza to, że można szybko wybrać odpowiednią kotwę rozporową i przyspieszyć proces montażu.

Wysoka odporność nawet w spękanym betonie

Kotwy metalowe CELO wytrzymują duże wartości obciążeń i nadają się do ciężkich zastosowań. Wiele kotew CELO ma atesty nawet w przypadku wymagającego, spękanego betonu, np. występującego w strefie rozciągania budynków, np. sufitów lub balkonów.

Można to rozpoznać po etykiecie „Opcja 1”. Dzięki swojej unikalnej geometrii i specjalnemu gwintowi można je zakotwiczyć w betonie, zapewniając bezpieczne i niezawodne mocowanie.

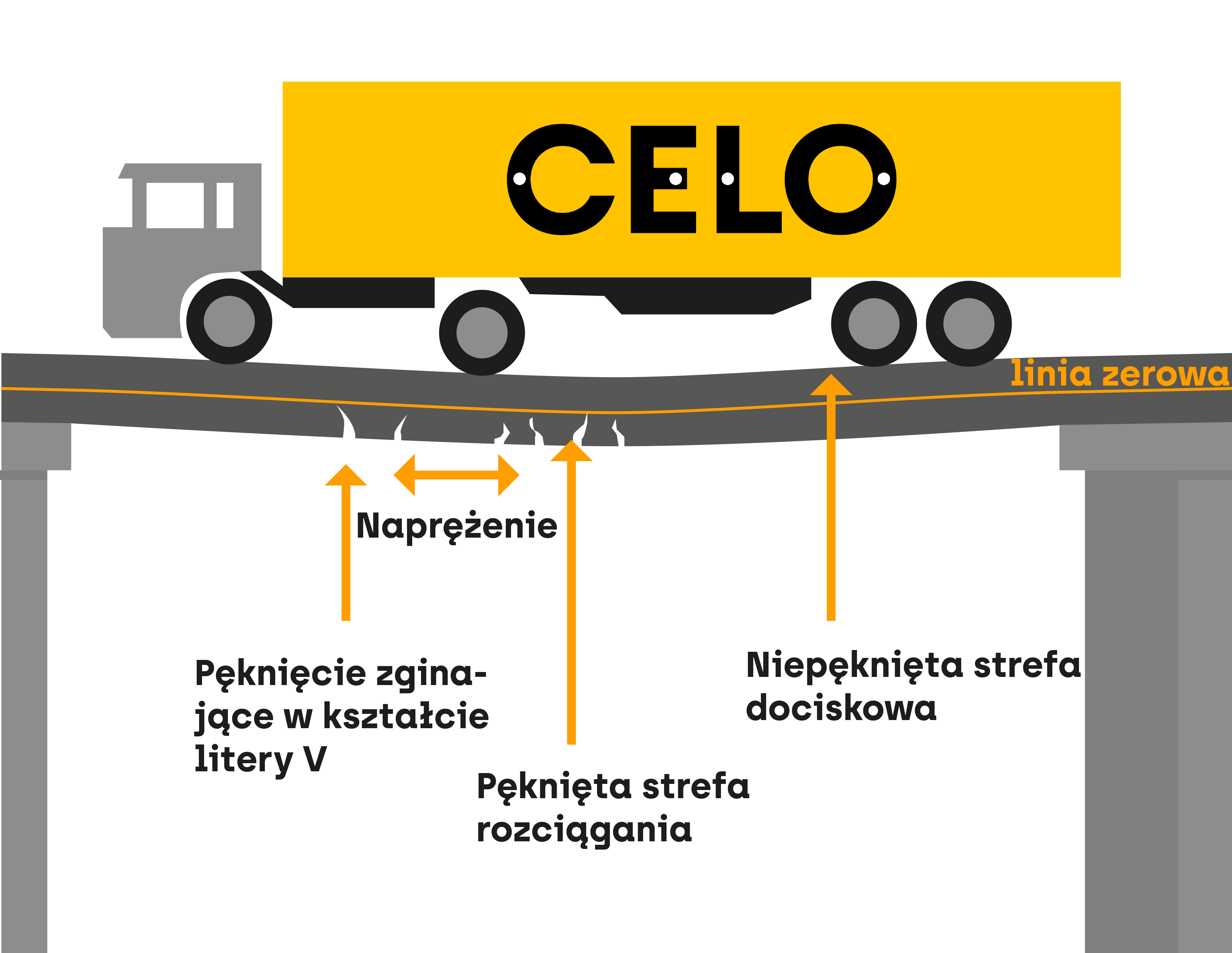

Was ist gerissener Beton? Infografik
Sichere Verankerung dank reibschlüssiger Verbindung wie am Beispiel einer Brücke

Bezpieczne kotwienie

Kotwy szybkomocujące CELO przeznaczone są do rozprzestrzeniania się i kotwienia w betonie. Siła rozporowa kotwy działa na wewnętrzną powierzchnię otworu i przeciwdziała obciążeniu metalowej kotwy. Nazywa się to połączeniem ciernym. Oznacza to, że zapewniają bezpieczne i niezawodne kotwienie w podłożu.

Wszechstronność w szerokim zakresie sytuacji instalacyjnych

Kotwa segmentowa BAZ wykonana jest ze stali i jest dostępna w wielu różnych powłokach: Kołki stalowe ocynkowane i cynkowane ogniowo nadają się do suchych wnętrz, takich jak kuchnie przemysłowe. Wariant wykonany ze stali nierdzewnej A4 nadaje się do suchych pomieszczeń wewnętrznych, a także do wilgotnych pomieszczeń i zastosowań na zewnątrz - nawet w środowiskach przemysłowych i w pobliżu morza. Kotwy śrubowe wykonane ze specjalnej stali HCR są rozwiązaniem dla szczególnie agresywnych środowisk, takich jak budowa tuneli, kontakt z wodą morską lub baseny (środowisko chlorowe).

Blitzanker BAZ galvanisch verzinkt für den Einbau in Trockenräumen

BAZ - ocynkowany

Specyfikacja:
Warstwa cynku ok. 5 μm
Pasywowane

Aplikacja:
Tylko w suchych pomieszczeniach zamkniętych

Numer artykułu CELO:
składa się wyłącznie z liczb

Blitzanker BAZ feuerverzinkt - teilweise für Außenanwendungen geeignet

BAZ - ocynkowany ogniowo

Specyfikacja:
Warstwa cynku ok. 50 μm

Aplikacja:
• Tylko w suchych pomieszczeniach zamkniętych (zgodnie z aprobatą ETA)
• Technicznie nadaje się również do użytku na zewnątrz (nie w obszarze ETA)

Numer artykułu CELO:
zaczyna się od 9HD...

Blitzanker BAZ aus Edelstahl A4 für die Außenanwendung, Meeresklima und mehr

BAZ - stal nierdzewna A4​

Specyfikacja:
co najmniej 12% chromu

Aplikacja:
• Wnętrza suche
• Pomieszczenia mokre, takie jak łazienki
• Na zewnątrz (również w środowiskach przemysłowych i w pobliżu morza)

Numer artykułu CELO:
zaczyna się od 9X...

Blitzanker BAZ aus Spezialstahl HCR (High-Corrosion-Resistance)

BAZ - stal HCR

Specyfikacja:
ponad 15% chromu, niklu, molibdenu...

Aplikacja:
Szczególnie agresywne warunki, takie jak:
• Budowa tunelu
• Woda morska
• Baseny (Środowisko chloru)

Numer artykułu CELO:
zaczyna się od 9HCR...

3. Top 3 kotwy metalowe CELO: rodzaje, wymiary i właściwości

Kotwy szybkomocujące CELO są częścią kotew metalowych CELO i oferują szybkie i pewne mocowanie dużych obciążeń w betonie przy dużej nośności i łatwym montażu. Seria kotew szybkomocujących jest niezwykle wszechstronna i oferuje szeroką gamę różnych produktów, takich jak standardowa kotwa segmentowa BAZ DIN 440 do konstrukcji drewnianych lub kotwy o wysokiej wydajności jak kotwa pierścieniowa BAZ Plus, aby spełnić wymagania różnych zastosowań. Najpopularniejsze rozmiary są dostępne od M6 do M20 i mają długość od 45 do 370 mm. Asortyment kotew szybkomocujących CELO jest wykonany z wysokiej jakości stali i jest odporny na korozję, dzięki czemu nadaje się do zastosowań wewnętrznych i zewnętrznych.

Przedstawiamy nasze 3 najlepsze kotwy:

1. Kotwa szybkomocująca BAZ-H do konstrukcji drewnianych

Kotwa BAZ-H to wysokowydajna kotwa do mocowania drewna o dużej wytrzymałości, z opcją 1, do różnych zastosowań w betonie zarysowanym.

Zugelassen für sicherheitsrelevante Anwendungen durch die ETA-Bewertung / Zulassung

Zatwierdzone do zastosowań związanych z bezpieczeństwem poprzez ocenę/zatwierdzenie ETA

Sehr gute Leistungswerte in gerissenem und ungerissenem Beton (Option 1)

Bardzo dobre parametry użytkowe w betonie zarysowanym i niezarysowanym (opcja 1)

Durch das Feuerwiderstands-Gutachten F120 erfüllt der Blitzanker die Brandschutz-Anforderungen

Dzięki raportowi odporności ogniowej F120, kotwa spełnia wymogi ochrony przeciwpożarowej

Abrundung des Spreizkonus ermöglicht einfache Durchsteckmontage durch Holz

Zaokrąglenie stożka rozporowego umożliwia łatwy montaż przelotowy przez drewno

Mit großer Scheibe nach ISO 7094 (DIN 440) für Schwerlast-BBfestigungen im Holzbau

Z dużą nakładką zgodnie z ISO 7094 (DIN 440) do mocowań o dużej wytrzymałości w konstrukcjach drewnianych

Langes Gewinde für hoheMontageflexibilität z.B. bei der Befestigung von Fußpfetten im konstruktiven Dachbau

Długi gwint zapewniający dużą elastyczność montażu, np. przy mocowaniu płatwi stopowych w konstrukcyjnej konstrukcji dachu

Geringe Setztiefe für geringeren Bohraufwand und eine schnelle Montage

Mała głębokość osadzania zapewniająca mniejszy wysiłek wiertniczy i szybki montaż

2. Wysokowydajna kotwa sworzniowa BAZ Plus​

Zatwierdzona w Europie, wysokowydajna kotwa sworzniowa BAZ Plus jest wszechstronna w przypadku mocowania w betonie zarysowanym i niezarysowanym i oferuje wiele korzyści podczas mocowania.

Zatwierdzona do zastosowań związanych z bezpieczeństwem poprzez ocenę/zatwierdzenie ETA

Bardzo dobre parametry użytkowe w betonie zarysowanym i niezarysowanym (opcja 1)

Dzięki raportowi odporności ogniowej F120, kotwa spełnia wymogi ochrony przeciwpożarowej

Getestet für den Einsatz in von Erdbeben gefährdeten Gebieten und verwendbar unter seismischen Einwirkungen

Przetestowano pod kątem stosowania w obszarach narażonych na trzęsienia ziemi i można ją używać w warunkach sejsmicznych

Spreizclip-Geometrie sorgt für schnelles und sicheres Verkrallen im Untergrund

Rozszerzająca się geometria klipsa zapewnia szybkie i pewne wbijanie w podłoże

Setztiefen-Markierung als Montagehilfe

Oznaczenie głębokości kotwienia jako pomoc montażowa

Die Abmessungen M10 und M12 mit zwei Setztiefen besonders flexibel einsetzbar und für unterschiedlich starke Anbauteile geeignet

Wymiary M10 i M12 z dwiema głębokościami osadzania są szczególnie elastyczne i nadają się do mocowania o różnej grubości

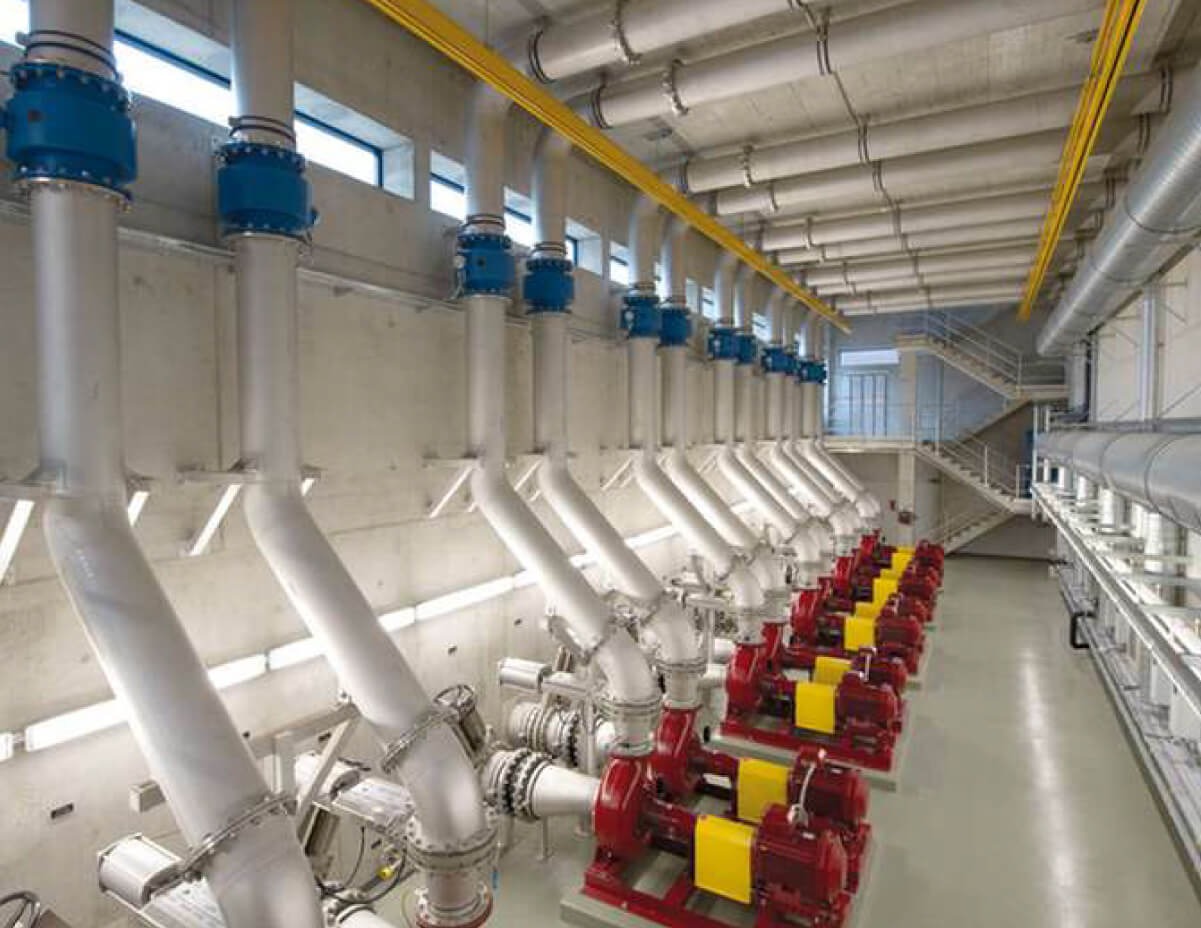

Erfüllt die VdS-Richtlinie und darf zur Befestigung von Rohrleitungen für Löschanlagen / Sprinkleranlagen an Betondecken verwendet werden

Spełnia dyrektywę VdS i może być stosowana do mocowania rur instalacji gaśniczych do stropów betonowych

Verfügbar in galvanisch verzinkter und nichtrostender Stahl A4 Ausführung

Dostępna w wersji ocynkowanej i nierdzewnej A4

Längenmarkierung auf dem Kopf des Blitzankers

Oznaczenie długości na główce kotwy

Höchste Lastwerte auch bei geringen Rand- und Achsabständen

Najwyższe wartości obciążenia nawet przy małych odległościach od krawędzi i środka

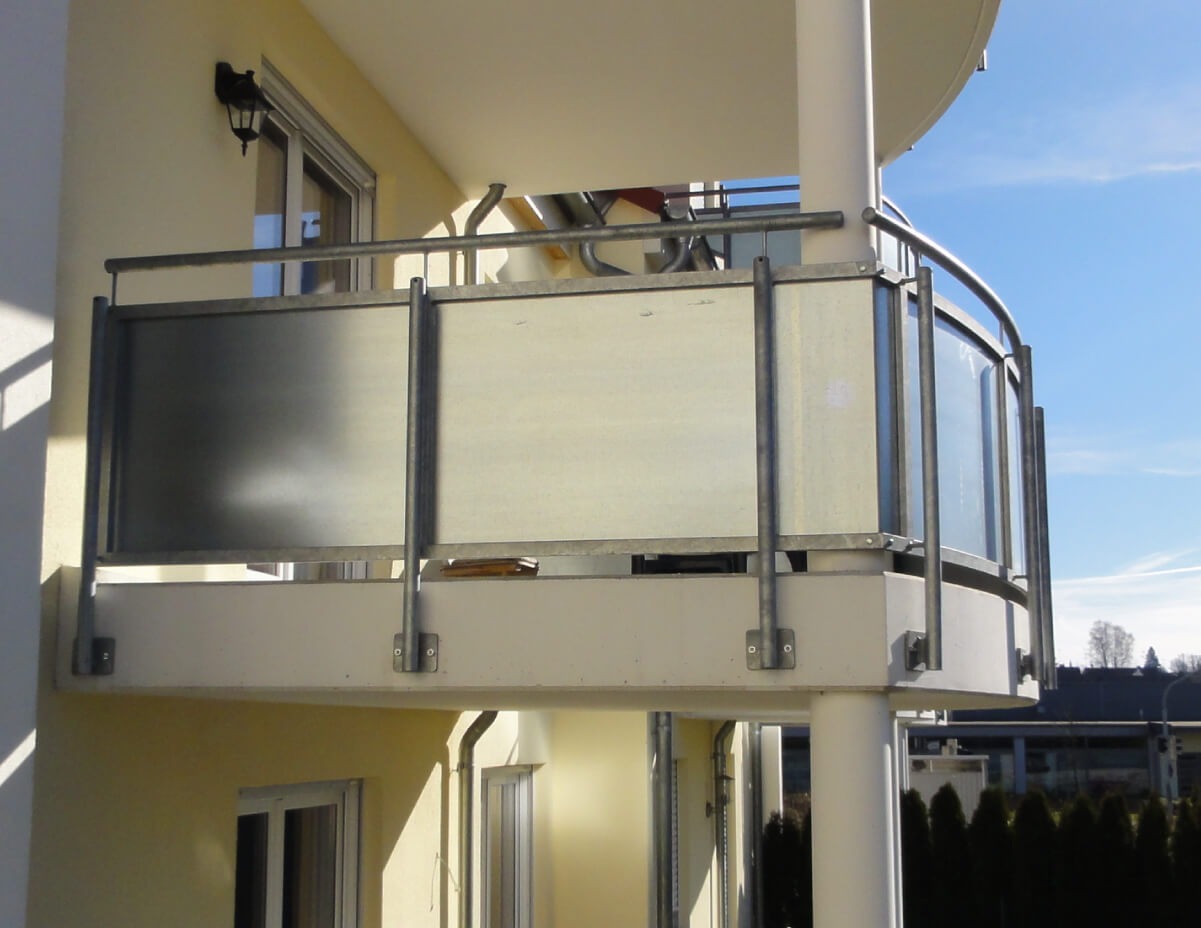

3. Kotwa segmentowa ze stali nierdzewnej BA A4

Kotwa segmentowa BA A4, wykonana ze stali nierdzewnej A4, to kotwa śrubowa z wyboru do betonu niezarysowanego.

Zatwierdzona do zastosowań związanych z bezpieczeństwem poprzez ocenę/zatwierdzenie ETA

Zugelassen für die Schnellmontage in ungerissenem Beton (Option 7)

Dopuszczona do szybkiego montażu w betonie niezarysowanym (opcja 7)

Nadaje się do szerokiego zakresu zastosowań związanych z atestami, szczególnie do zastosowań zewnętrznych, podkonstrukcji fasad itp.

Einsetzbar auch bei schwierigen Einbausituationen aufgrund von geringen Rand- und Achsabständen

Można ją również stosować w trudnych sytuacjach montażowych ze względu na małe odległości od krawędzi i środków

Najwyższe wartości obciążenia nawet przy małych odległościach od krawędzi i środka

Größen mit M8-Gewinde können auch in dichtem Naturstein eingesetzt werden (nicht Teil der Zulassung)

Rozmiary z gwintem M8 można stosować także w gęstym kamieniu naturalnym (nie objęte aprobatą)

4. Podsumowanie, pliki do pobrania, filmy

Wniosek dotyczący kotew metalowych i kotew śrubowych

Metallankonstruktion, befestigt mit Bolzenankern / Blitzankern

Kotwy metalowe i kotwy śrubowe są niezastąpioną opcją mocowania ciężkich elementów konstrukcyjnych w betonie.  Kotwy szybkomocujące CELO oferują szeroką gamę wysokiej jakości systemów mocowania z aprobatą ETA do różnych zastosowań.

Łatwość montażu, wysoka odporność, bezpieczne kotwienie i wszechstronność czynią je idealnym wyborem dla sprzedawców detalicznych, firm i majsterkowiczów, którzy chcą bezpiecznie i niezawodnie realizować swoje projekty.

Pliki do pobrania

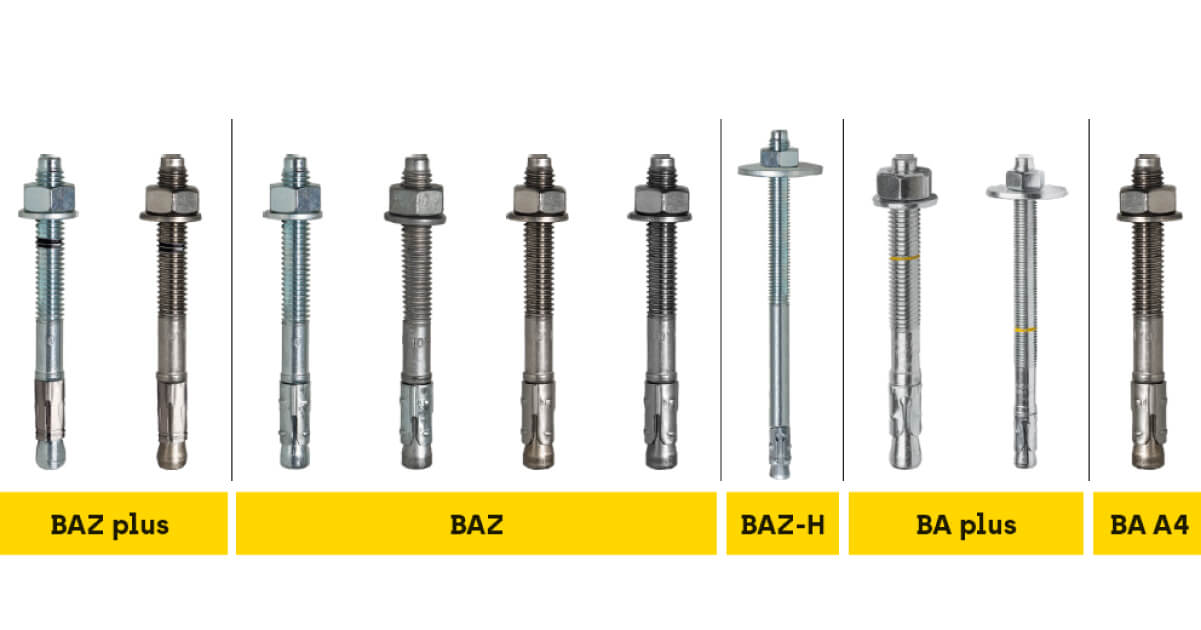

Sortimentsübersicht der CELO Blitzanker

Pobierz naszą broszurę na temat asortymentu kotew szybkomocujących, w tym porównanie produktów w sekcji „Zaprawa iniekcyjna, kotwy metalowe i rozwiązania mocujące z aprobatą ETA” z naszego centrum pobierania.

Znajdziesz tam również nasz obszerny katalog produktów, który możesz pobrać bezpłatnie lub który Ci prześlemy.

Wszystko o śrubach do betonu

Betonschrauben von CELO

Śruby do betonu są również kotwami metalowymi i charakteryzują się własnymi właściwościami, zaletami i wymaganiami dotyczącymi różnych zastosowań.

Filmy montażowe na naszym kanale YouTube pokazują również, jak szybkie i wszechstronne są wkręty do betonu.

Inne kotwy metalowe z oferty CELO

Oprócz kotw szybkomocujących firma CELO oferuje również szereg innych kotew metalowych. Należą do nich kotwy tulejowe, takie jak kotwa do dużych obciążeń SLA, tuleja kotwowa ZA oraz tuleja kotwowa Dnbolt, które nadają się do zastosowań o dużych obciążeniach. Ponadto CELO oferuje różne kotwy stropowe, takie jak kotwa gwoździowa sufitowa DA, tuleja wbijana SA Plus do betonu oraz tuleja wbijana SA Plus z kołnierzem do pustych płyt z betonu sprężonego.

Czy nadal masz pytania dotyczące kotew metalowych CELO? Nasz dział techniczny chętnie odpowie na Państwa pytania. Skontaktuj się z nami w godzinach pracy telefonu lub opisz nam swoje wątpliwości tutaj, korzystając z formularza kontaktowego. Odpowiemy Ci tak szybko, jak to możliwe!
